延時輕觸開關的延時操作是怎么做的
發布時間：2018-07-09 點擊次數：次

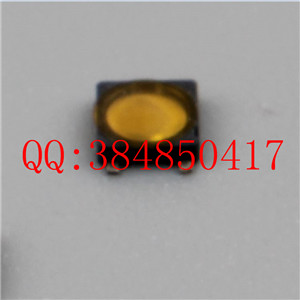

我們使用的延時輕觸開關怎么才能做到延時功能呢？這個操作不是那么簡單的，請大家跟隨我們的講解一起學習一下吧。
延時輕觸開關電路已經廣泛應用于電話機、手機和電子詞典等數碼產品中，其實現方式多種多樣。一般可采用RS觸發器、計數器以及采用555集成電路等等。在電動玩具的一些實際應用中，以上的實現方式會增加整個電路的復雜度，不能達到簡潔、實用的效果。
本文將介紹一種可以在電動玩具電路已經廣泛應用于電話機、手機和電子詞典等數碼產品中，其實現方式多種多樣。一般可采用RS觸發器、計數器以及采用555集成電路等等。在電動玩具的一些實際應用中，以上的實現方式會增加整個電路的復雜度，不能達到簡潔、實用的效果。本文將介紹一種可以在單片機應用中實現的，簡易、穩定的輕觸式單鍵開關電路。
應用中實現的，簡易、穩定的輕觸式單鍵開關電路。 1對Vin連接方式的處理 上不難看出，采用這種控制方式后，Q1上將會消耗一定的功率。一種降低功率消耗的方式就是將Vin直接接到電池上去，可以根據電路靈活掌握。 2電容C1的作用 對于一般的電動玩具來說，內部都有BOD(Brown-downDetection)電路。這個電路具有低電壓檢測功能：當輸入電壓由高變低時，電動玩具就會自動復位。想關機的時候，按下S1，電動玩具輸出低。按鍵抬起后，Q1、Q2截止，單片機掉電。然而單片機的BOD電路檢測到單片機的電壓突然降低后，就會使單片機復位，并將I/O設置為上拉狀態，Q1、Q2導通，導制電路再次開啟。 3電路原理 DC插座為一個帶有關斷控制端的直流穩壓電源芯片，MCU是一個單片機。
當按下S1時，Q1和D1導通，穩壓芯片工作，為單片機供電。電動玩具馬上將相應的I/O引腳置為輸出高，這時Q1和Q2導通，整個電路進入工作狀態。而后單片機再將這個I/O引腳設置為輸入，由于上拉電阻R4的存在，Q1和Q2一直導通。電動玩具一直掃描相應I/O輸入狀態，如果S1沒有按下去，則這個I/O將始終為高。當S1再次按下去時，D2導通，電動玩具檢測到這個I/O引腳輸入為低，這時電動玩具就將這個I/O設置成輸出為低的狀態。Q2截止，如果按鍵抬起，Q1也會截止，穩壓芯片將不會為電動玩具提供電壓，整個電路處于關斷狀態。
關于R3和上拉電阻R4的取值 在一些電動玩具中，例如AVR系列電動玩具聯動系列，帶有內部上拉電阻Rpu，如圖2所示。 可以通過電動玩具程序控制電阻上拉與否，從而不需要外接上拉。
一般情況下，R3取值要遠大于R4，否則電動玩具I/O的輸入電壓Vpin會有低于標準輸入電壓VIH最低值的可能。從聯動系列玩具數據手冊中查到Rpu取值在20kΩ~100kΩ之間，又因?yàn)閂IH的最小值約為0.6VCC。因此R3/(R3+R4）>0.6，取R4=50kΩ，并取R3/(R3+R4）=0.8，所以R3取值應該在200kΩ左右的范圍，可以根據實際工作情況來選擇具體的R4取值。
延時輕觸開關開關機延時處理。在一些具體的應用場合，例如手機等數碼產品，開關機都需要延時操作。一種簡單的實現方式就是，單片機在按鍵按下時開始計數，直到按鍵抬起。只有這個計數值足夠大，才允許。
